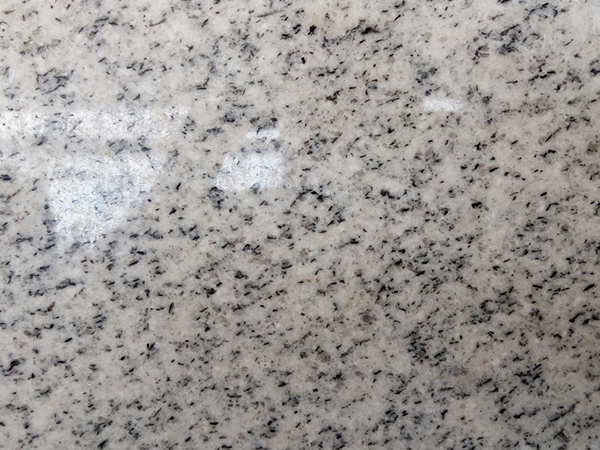

山東白麻石材作為一種優(yōu)質(zhì)的天然花崗巖，因其美觀的紋理和較高的硬度，在建筑裝飾領(lǐng)域得到了廣泛應(yīng)用。而準(zhǔn)確測(cè)試其抗壓強(qiáng)度，對(duì)于確保石材在實(shí)際使用中的安全性和穩(wěn)定性至關(guān)重要。以下是山東白麻石材抗壓強(qiáng)度測(cè)試的詳細(xì)步驟和要點(diǎn)。
       一、試樣制備
       從山東白麻石材中切割出符合標(biāo)準(zhǔn)要求的試樣，試樣通常為立方體或圓柱體，尺寸根據(jù)標(biāo)準(zhǔn)規(guī)定，常見的尺寸為50mm×50mm×50mm或70mm×70mm×70mm。試樣的表面應(yīng)平整，無明顯缺陷，以確保測(cè)試結(jié)果的準(zhǔn)確性。
       二、試樣處理
       試樣在測(cè)試前需要進(jìn)行干燥或水飽和處理。干燥處理是將試樣在105℃±5℃的烘箱中干燥至恒重；水飽和處理是將試樣浸泡在水中至恒重，通常浸泡時(shí)間為48小時(shí)。這一步驟是為了模擬石材在不同使用環(huán)境下的狀態(tài)，從而更全面地評(píng)估其抗壓性能。
       三、試驗(yàn)設(shè)備
       抗壓強(qiáng)度測(cè)試需要使用壓力試驗(yàn)機(jī)，設(shè)備應(yīng)具有足夠的量程和精度，能夠準(zhǔn)確記錄試樣在壓縮過程中的載荷和變形。選擇合適的試驗(yàn)設(shè)備是確保測(cè)試結(jié)果可靠的關(guān)鍵因素之一。

       四、試驗(yàn)步驟
       將試樣放置在壓力試驗(yàn)機(jī)的下壓板上，確保試樣與壓板接觸面平整。然后以恒定的加載速率（通常為0.5MPa/s至1.0MPa/s）對(duì)試樣施加壓力，直至試樣破壞。在此過程中，需要仔細(xì)觀察試樣的受力情況，并記錄試樣破壞時(shí)的載荷。
       五、結(jié)果評(píng)定
       根據(jù)標(biāo)準(zhǔn)要求，山東白麻石材的抗壓強(qiáng)度應(yīng)符合相應(yīng)的技術(shù)指標(biāo)。通常，花崗巖類石材的抗壓強(qiáng)度要求在100MPa以上，具體數(shù)值根據(jù)石材的品種和應(yīng)用場(chǎng)合有所不同。如果測(cè)試結(jié)果低于標(biāo)準(zhǔn)要求，則說明該批次石材可能存在問題，需要進(jìn)一步檢查或更換。
       六、影響抗壓強(qiáng)度的因素
       東白麻石材的抗壓強(qiáng)度受多種因素影響，主要包括礦物成分、結(jié)構(gòu)構(gòu)造、含水率和凍融循環(huán)。礦物成分中石英含量越高，抗壓強(qiáng)度通常越大；顆粒均勻、結(jié)構(gòu)致密的石材抗壓強(qiáng)度較高；水飽和狀態(tài)下的石材抗壓強(qiáng)度通常低于干燥狀態(tài)下的抗壓強(qiáng)度；經(jīng)過多次凍融循環(huán)后，石材的抗壓強(qiáng)度可能會(huì)下降。因此，在測(cè)試過程中，需要綜合考慮這些因素，以全面評(píng)估石材的抗壓性能。
       山東白麻石材的抗壓強(qiáng)度測(cè)試是評(píng)估其物理性能的重要環(huán)節(jié)，相關(guān)測(cè)試標(biāo)準(zhǔn)為石材的生產(chǎn)、加工和應(yīng)用提供了科學(xué)依據(jù)。通過標(biāo)準(zhǔn)化的測(cè)試方法和嚴(yán)格的質(zhì)量控制，可以確保山東白麻石材在實(shí)際應(yīng)用中的安全性和耐久性。在實(shí)際操作中，應(yīng)嚴(yán)格按照相關(guān)標(biāo)準(zhǔn)進(jìn)行試樣制備、試驗(yàn)設(shè)備選擇和結(jié)果評(píng)定，確保測(cè)試數(shù)據(jù)的準(zhǔn)確性和可靠性。
